焦爐水封除塵--地面除塵站工藝流程
焦爐水封除塵
,焦爐地面除塵站,焦化除塵,焦爐機側除塵改造地面除塵站涉及的除塵點包括：爐頂導煙孔、裝煤機側、攔焦爐門、導焦柵、和熄焦車上方等。焦爐煙塵由于有間歇性排放陣發性排塵量大、塵源點多的特點，是焦化行業粉塵治理的難點。

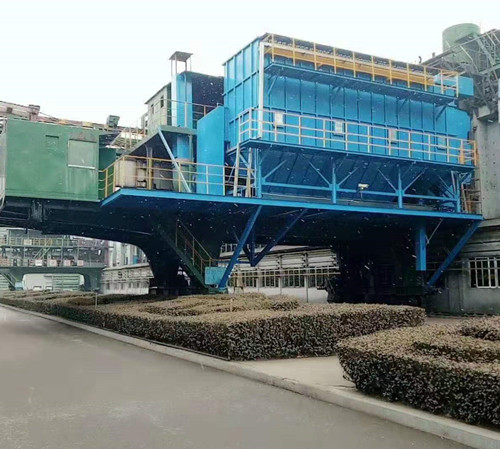

地面除塵站工藝流程介紹
焦爐煙塵通過吸塵罩和管道收集后，經和爐頂導煙車、裝煤推焦車和攔焦車連接進行的水封槽，由通風槽和主管道導入蓄熱式火花捕集器，再通過長袋低壓脈沖袋式除塵器凈化，凈化后的干凈氣體經風機、煙囪排入大氣。布袋除塵器收集的粉塵經星型卸灰閥、刮板機、中間灰倉和無塵裝車機，由汽車外運。
焦爐水封除塵技術：
地面水封除塵站基本構成：集塵煙罩+U型導煙管+水封槽+集塵總管+地面除塵站（布袋除塵器組成）+
U型管布置示意圖：焦車外側（熄焦車上方）增加集塵罩，其開口截面積與洗腳車上平面外形相吻合，在出焦過程中焦炭落入熄焦車時上揚的煙塵基本由集塵罩罩住并吸走，集塵總管設在爐柱上方。風機采用變頻調速，以滿足焦爐觸角的工況條件。導焦車及集塵罩重新設計制造一臺，采用全密封結構。增加導焦柵爐頭煙塵手機扣，并收集口的設置應盡量減少阻力。
焦化廠水封式管道布袋除塵器系統改進：
1.離線閥的設計：采用氣缸活塞桿外置式安裝方式，一般除塵器在工作狀態時，即離線閥打開狀態，氣缸為靜止狀態，缸體處于上箱體的內部，受氣流的影響影響離線閥的工作。氣缸采用外置式安裝方式，缸體不受氣流的吸力影響，離線閥為可靠打開狀態，同時延長氣缸的使用壽命。
2.進風口設置了均流板：使得高溫氣流進入除塵器內，在折流板的作用下，少量的帶火星的大顆粒在此碰撞和改變方向，使殘存的帶火星的粉塵在此降落，確保帶火星的顆粒不會吸附著在濾袋上。
3.除塵器進口設有專用預噴涂裝置，阻礙了多棱狀、尖銳的粉塵刺激濾袋，起到保護濾袋的作用和延長濾袋使用壽命的作用。
4.除塵器設置消防水裝置，可預防布袋突發性的著火現象，保護布袋除塵器的安全性。
焦化廠水封式管道
布袋除塵器特點優勢：
1.科技含量高，采用布袋除塵效果顯著，達到環保排放標準， 適用港口、鋼廠、電廠等原料的輸送轉運站皮帶輸料落差點(轉運站)的除塵。
2.全部控制實現自動化，無需人工操作，即和工藝設備聯鎖。
3.無新的占地，該設備直接安裝在皮帶輸送機機頭部密封閉罩與皮帶軟連接，對 換皮帶及維修無影響。也可安裝其它工藝設備的密封閉罩頂部與其軟連接。
4.無二次污染，消除的粉塵，回收粉塵直接回到物料上，節約原料。
5.吸塵罩的軟簾對粉塵有良好的良好抑制作用。
6.運行及管理成本低(整機可同步工作也可單獨工作，整機功率一般為3.0KW)。
7.設備自帶吸塵罩和下料機構，為廠方節省了費用。
8.按物料的性質、溫度不同，選用不同材質的濾袋。確保除塵效果及使用壽命。
9.可根據安裝空間的需要采用不同列數、行數的濾筒任意組合；單位過濾面積占用的三維空間小，可替用戶節約大量空間資源，間接減少用戶的一次性投資成本。
10.使用壽命長，布袋的使用壽命可達1～2年，維護簡單，大大降低了用戶在使用過程中的維護成本。
