除塵器的卸灰裝置是除塵設備的一個重要配件，該設備的工作狀況會直接影響除塵器的運行和除塵效率。卸灰裝置選擇不當會使空氣經排塵口吸入，破壞除塵器內的氣流運動，惡化操作，還會使回收的粉塵再次飛揚，降低凈化效率；貨值造成排灰口堵塞，是除塵系統造成運行不暢。
除塵器設計中，應根據袋式除塵器類型確定排灰裝置的型式、灰斗內壓力狀態和粉塵的性質，以_除塵器在正常工作和順利地排灰。
排灰裝置分干式排灰裝置和濕式排灰裝置兩類。除塵器一般均配用干式排灰裝置，干式排灰裝置又分為兩大類：①翻板式卸灰閥②回轉式卸灰閥。此外，在卸灰閥前面，為方便卸灰閥的檢修，一般要安裝插板閥。
按動力分類，分為三大類：①手動卸灰閥②氣動卸灰閥③電動回轉卸灰閥。
一、翻板閥的分類及原理
1、重錘翻板卸料閥
重錘翻板卸料閥工作原理：重錘翻板卸料閥卸料動作是靠重錘杠桿平衡原理卸料，當料倉物料寄存的重量_出重錘重量時，翻板閥閥瓣翻起打開，物料落入輸送系統或料池。當料倉物料卸載的重量低于重錘，閥瓣自動關閉，又起到封料鎖氣作用。
2、氣動翻板卸料閥
氣動翻板卸料閥工作原理：翻板卸料閥是有氣動驅動開啟和關閉，氣缸是有電磁閥控制，當電磁閥A觸點有電打開A管道，壓縮空氣出來通過管道去向氣缸后部，推動閥芯打開翻板閥閥瓣，開始放料。封料時：電磁閥B觸點通電B管道壓縮空氣出來順管道去向氣缸前端，把閥芯推向后方閥瓣關閉翻板閥。翻板卸料閥鎖氣和鎖風也是靠料封鎖氣。

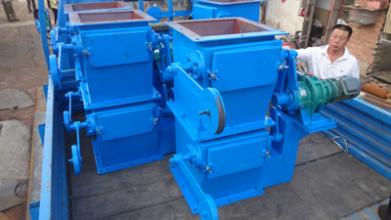

3、電動翻板卸料閥
電動翻板卸料閥工作原理：翻板閥卸料閥開啟關閉動作是靠電機驅動，電機頭部有個偏心輪，當電機轉動時偏心輪也轉動，偏心輪壓起閥瓣聯動桿，聯動桿運動把翻板打開卸料，當電機每轉一圈，閥瓣_會打開關閉一次，不斷的連續工作把料卸完。電機轉動可以手動控制，也可以時間控制間斷運行，可以滿足你卸料需求。
二、插板閥的分類及原理
1、手動插板閥
手動插板閥工作原理：插板閥閘門是有手轉動手輪順時針或逆時針轉動，聯動絲杠轉動把閘門提起或關閉。取得料倉放料或封料作用。
2、氣動插板閥
氣動插板閥工作原理：插板閥開閉動作使用氣缸驅動閘板，氣缸的伸縮開閉使用電磁閥控制，當氣缸后閥腔有高強的壓縮空氣時驅動氣缸閥芯向前推進把閘板關閉，起到封料作用。當前閥腔有高強壓縮空氣時驅動閥芯向后推進把閘板打開，起到開啟放料作用。
3、電動插板閥
電動插板閥工作原理：插板閥開啟關閉是由電機驅動來實現，當想放料時扭動電源開光電機逆時針轉動，電機聯動絲桿轉動，閘板緩緩提起打開放料。當閘板_打開觸碰到行程開關斷開電源電機停止轉動。當想關閉封料時扭動電源開關反方向，電機順時針轉動。電機聯動絲杠轉動，閘板緩緩落下關閉閘門起到封料作用。當閘板_關閉時閘板觸碰到行程開關斷開電源電機停止轉動。插板閥_是這樣通過電機完成通過工作。電動插板閥也可以實現時間控制開啟關閉。
三、剛性葉輪給料機
剛性葉輪給料機工作原理：葉輪給料機是靠電機驅動傳給減速機降速，殼體內的葉輪轉子轉動，由于葉片間隔中有物料，由葉輪波動輪回把料轉動出料口，由物料的自重落入輸灰清灰系統。葉輪給料機的要求每分鐘轉數不要夠高，否則物料來不及沉降又轉回料倉了。

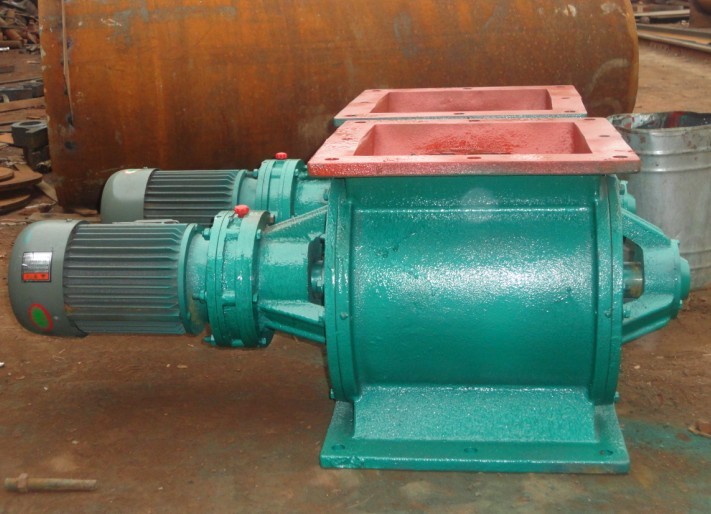

四、電動鎖氣器
電動鎖氣器工作原理：電動鎖氣器通過電機傳動給減速機在傳動給閥體內的葉輪轉子轉動，由物料自重降落輸灰系統。鎖氣器鎖氣是靠殼體內的余料密封鎖氣，鎖氣好。
五、除塵器卸灰裝置的安裝順序
除塵器設備灰斗下方卸灰裝置安裝順序：先裝插板閥、再裝（剛性葉輪給料機或電動鎖氣器）、翻板卸料閥也可以代替剛性葉輪給料機。
