6m焦化廠機側爐頭煙除塵設計方案:
1、午陽環保在爐門上方加裝煙氣導流板，導流板延伸到爐柱外側200mm，將煙氣導到車載吸塵罩內。
2、對兩臺裝煤進行改造；首陽環保在煤箱前端與爐柱間位置的上面設頂吸式吸塵罩，在煤箱前部加裝L形密封擋板，煤箱兩側與爐柱齊平位置各設一個，前端貼近爐柱，左右側貼近煤餅，形成密封罩，減少野風的進入，使從碳化室逸出的煙氣從密封罩內上升進入設在密封罩上部的吸塵罩內，再進入車載吸塵管道。
3、對兩臺推焦車進行改造，首陽環保在推焦桿及摘門機構上部設置半密封吸塵罩。吸塵罩為二次捕集形式，在爐門外側正對炭化室設矩形吸風管道，吸風口正對炭化室。從炭化室逸出的百分之70的煙氣由此吸塵口捕集。首陽環保在吸塵管道上方設大蓋板，蓋板左右兩側設擋風板，蓋板后側（操作室前部）延蓋板長度設吸塵管道，吸塵管道上延蓋板長設長縫形吸塵口，捕集前端未收集的約百分之30的煙氣。
4、在滑線內側設皮帶槽密封管道，管道上設四臺皮帶導通小車，裝煤車與推焦車各配一臺，車載吸塵罩的吸塵管道與皮帶導通小車連接，實現煙氣的導通。
5、除塵站利舊。午陽環保利用工藝管道將機側皮帶密封槽與現有焦側除塵站接通。

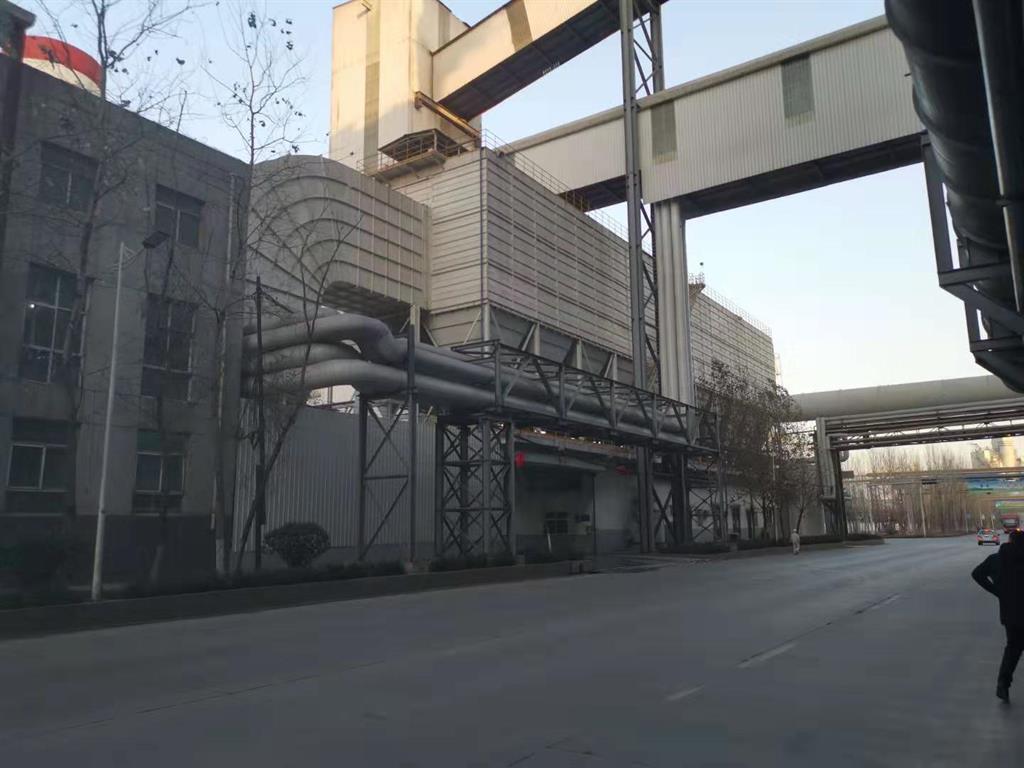

6m焦?fàn)t機側頂裝除塵器結構配置

長袋阻火型低壓脈沖袋式除塵器是我公司開發的一種效率高、低阻力、低消耗的袋式除塵設備。具有清灰能力強、設備阻力低、維護工作量少、換袋方便等特點。現已廣泛應用于各工業行業的窯爐煙氣凈化等。本袋式除塵器設計重點在于強化過濾、強化清灰，以滿足煙氣凈化的要求。在各灰斗進口均設有均流板，準確的設計角度和安裝位置，可以阻止含塵氣流對濾袋的沖刷。箱體板采用≥5mm板制作，使設備既輕又美觀，而設備的耐壓強度為－8000Pa。
1、構成及工作原理
6m焦?fàn)t機側頂裝除塵器要由上箱體、中箱體、灰斗、進出風管、濾袋及噴吹裝置、卸灰裝置、框架、平臺等組成。含塵空氣從除塵器中部的進風口進入各分室灰斗，氣體中的大顆粒物質在離心力的作用下，與進口管內部的均流板發生碰撞，直接落入灰斗，氣體中的微小粉塵被濾袋截留，凈化氣體透過濾袋經過排風口從上部排出。隨著濾袋表面粉塵層的增厚，除塵器的阻力逐漸升高，當設備阻力達到限定的阻力值（一般設定為1200Pa左右）或達到清灰時間設定值時，開始清灰。由脈沖控制儀控制清灰裝置按設定程序進行逐室噴吹清灰，含塵氣體不再進入該室，一排脈沖閥開始動作，氣包中的壓縮空氣高速射入濾袋，使濾袋出現瞬間的抖動與鼓脹，發生變形，迫使濾袋上的粉塵脫落，進入除塵器下部的灰斗中。該室噴吹完畢，氣缸自閥動打開，恢復正常過濾狀態。接著另一室開始清灰，……。
2、設備結構
6m焦?fàn)t機側頂裝除塵器共5個倉室，雙列布置。含塵氣體經進風通道均勻分布到各個倉室，凈化后的煙氣經出風口排出。每個倉室設脈沖閥12位，每個脈沖閥噴吹16條濾袋?；叶凡捎?#8805;5mm板制作，設備的耐壓強度為－8000Pa。
A箱體：
①箱體材質為Q23_，厚度≥5mm鋼板及型材。
②箱體與花板之間聯接采用CO2氣體自動焊接，焊接后進行焊縫滲漏試驗，箱體與灰斗之間采用手工連接焊接，確保焊接的強度和密封性符合相應行業標準。
③除塵器各室頂蓋板采用方形快開快閉的結構，便于人員開啟和通行，且確保防水密封性好。
④所有圓形人孔門直徑不小于φ615mm，矩形人孔門不小于750mm×750mm。制作及裝配結束后，進行密封試驗，確保無變形，無泄漏。
⑤整個箱體進風系統配置進風均流裝置，確保進入分室氣流均勻分配。
⑥除塵器每倉設一個密封檢修門。
⑦除塵器箱體上設有圓形泄爆孔每倉1個。
B 花板：
花板材質為Q23_，厚度6mm鋼板及型材。
每塊單花板在制作過程中均采用雙向折邊，以加強花板強度。
確保孔徑誤差0.05mm，花板孔之間距誤差0.1mm，花板的平直度誤差≤1mm，內孔加工表面粗糙度為Ra=3.2。
花板采用橫向230mm間距，縱向230 mm間距，確保了濾袋在工作過程中不發生碰撞,延長了濾袋的使用壽命。
C濾袋：
濾袋采用德國BWF濾袋，正常工作溫度為120℃，規格為φ160×6000mm。彈簧圈卡環，拆裝方便，密封性好，可靠性高，底部采用加強環布，壽命2-3年以上。
D濾籠：
濾籠為圓型，籠骨采用12根φ4mm的30#鋼絲制作,無毛刺，無結疤等缺陷，袋籠的材質為碳鋼加有機硅噴涂；袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形；袋籠框架的所有焊點應均勻牢固，不允許出現脫焊、虛焊和漏焊現象；袋籠框架的表面須光滑，無毛刺，經過防腐處理，并滿足抗腐蝕和抗高溫的要求。
除塵器的管道及平臺、扶梯、踏板的設計、選材、制作按家照我國標準和有關設計規范執行。
儲氣罐為壓力容器，其設計、選材、制作按照我國標準和有關設計規范執行。
電磁閥脈沖閥為三寸淹沒AC24v, 壓力適用范圍P=0.15～0.6Mpa,在0.6Mpa壓力下膜片使用壽命不少于100萬次, 采用上海袋配公司產品.電磁閥額定輸入電壓AC24V。
配卸灰閥12個，額定輸入電壓DC24V。配倉壁振動器，手動插板閥300×300。
